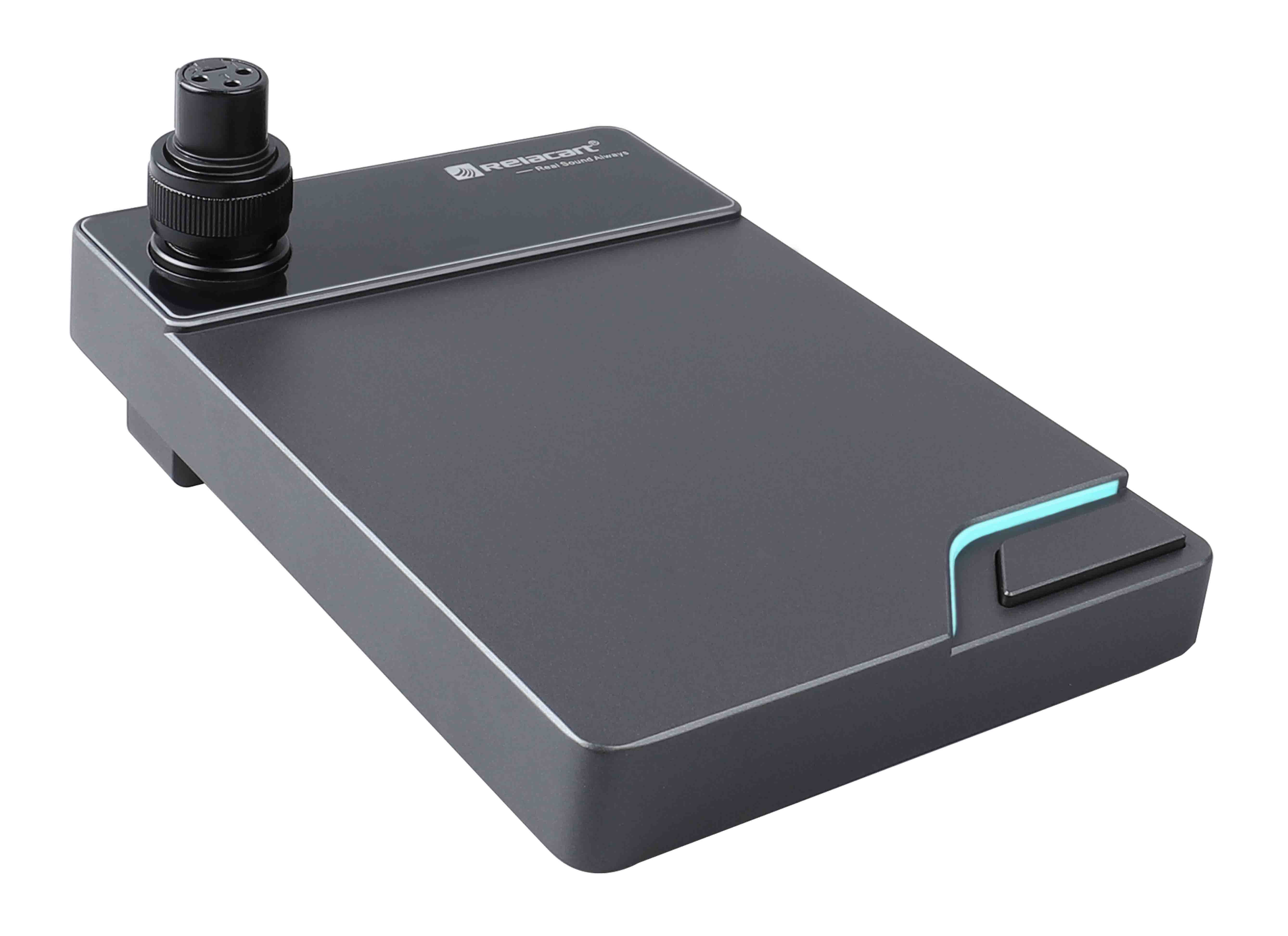

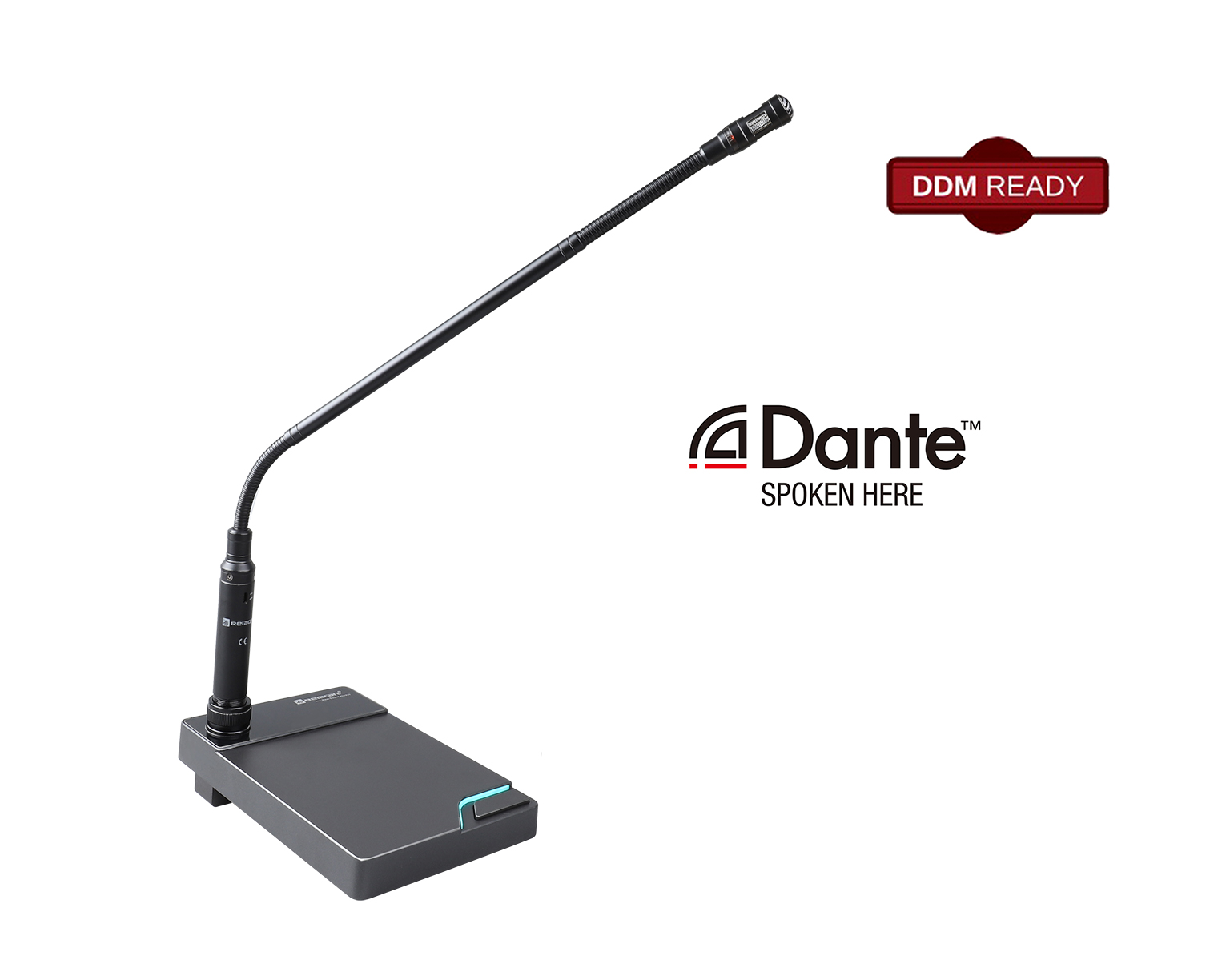

TDN1-F是一款具有Dante功能的桌面式話筒底座,適用XLRM卡儂輸出的鵝頸話筒快速安裝,底座的設計于平面放置應用,
提供高質量收音,會議,遠程教學等主要求收音應用。
可與市面上各大品牌的鵝頸式會議話筒咪桿搭配使用。
Dante是一個真正的即插即用的系統,設置運行無需經過任何計算機網絡的專門培訓,所有DANTE設備置于一個基本的DANTE網絡環境中,DANTE軟件將自動為你執行所有基本功能
Dante軟件圖示:

我們使用一臺兼容Dante的調音臺、無線話筒和功率放大器,所有設備都連接到現有的交換機,所有的Dante設置為默認設置。在使用Dante網路音頻之前我們將所有設備連接到網絡交換機上,這里的設置并不復雜也無需專業的知識,只需使用普通的CAT5E或者CAT6網線連接Dante設備中的Primary端口,然后連接到千兆網絡交換機的任意一個端口(請注意,Dante不能運行于Wifi無線連接的環境,我們是依靠于可靠安全的有線網絡環境來傳輸音頻)。
RDM1.0軟件圖示:
①CONNECT:表示話筒與系統軟件連接成功
②NAME:話筒的名稱
③GAIN:增益調節,共有6級增益可調
④CALL:按下該鍵,對應話筒的指示燈會閃爍,準確配對每支話筒
⑤MODE:工作模式選擇,共有四種模式
模式1 ON:通電初始為發言,LED燈亮藍色,按下開關則靜音,LED燈亮橙色。(再按下開關狀態切換)
模式2 OFF:通電初始為靜音,LED燈亮橙色,按下開關則發言,LED燈亮藍色。(再按下開關狀態切換)
模式3 PTT:通電初始為靜音,LED燈亮橙色,長按開關則發言,LED燈亮藍色。
模式4 PTM:通電初始為發言,LED燈亮藍色,長按開關則靜音,LED燈亮橙色。
⑥電平信號顯示,可直觀地顯示電平信號的大小
⑦MUTE:靜音開關
⑧LOWCUT:低切開關,150Hz, 18 dB/octave
⑨PHANTON:48V幻象電源開關
工作模式分別如下:
ON:上電通話,點動靜音
OFF:上電靜音,點動通話
PTT:長按通話,松手靜音
PTM:長按靜音,松手通話
技術參數:
頻率響應:20-20,000 Hz
低頻切除:150 Hz, 18 dB/octave
增益調節:6級增益可調
輸入阻抗:2.2 kΩ
***輸入電平:0dBu @ +20 dB gain
信噪比:65dB, 1 kHz at 1 Pa
電源設備: PoE IEEE802.3af 標準
消耗功率:2.3W
幻象電源:48V DC
重量:720 g
輸出接口:標準以太網接口
DANTE 網絡 : RJ45 連接頭,100 Mbps以上 CAT5 或 CAT6網線
