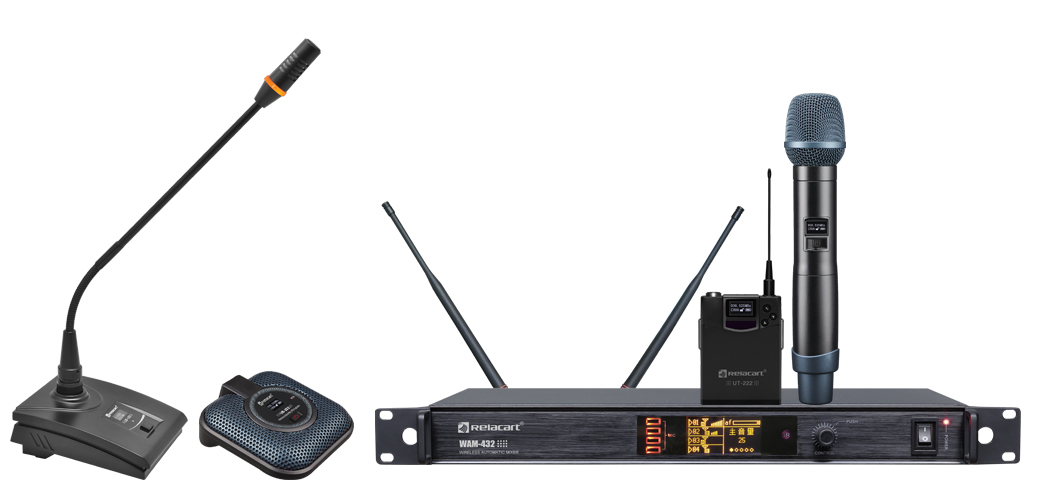

WAM-432 全自動智能無線混音系統
WAM-432全自動智能無線混音器是憑借力卡雄厚的研發實力，利用高性能微電腦處理器為核心設計的新一代系列產品，外觀設計專業、新穎，并綜合采用數字控制技術與先進的音頻處理技術、網絡技術的完美結合，智能控制，全自動工作；帶視像功能，可選配自動音視頻控制器AMC-20，以支持混音器數據控制、音頻混音連接、高清攝像頭連接。即可實現自動視像跟蹤功能。本系列全面適用于高要求的多功能演示廳、中小型演出場合、酒店、會議以及公安、法院等政府部門。
產品特點:
· 標準EIA 1U鋁面板、全金屬機箱設計；
· 配置編碼器和四連輕觸開關靈活結合，操作各項功能及參數設定。高貴大方的128 X 64 的OLED顯示屏可以同時顯示出接收機與發射機的各項信息，外置紅外對頻窗口，盡顯力卡風格；

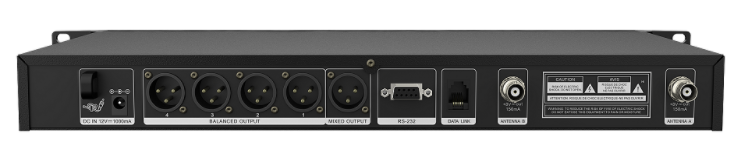

· DC—12V/1A電源輸入；4路獨立平衡音頻輸出和1路混合平衡音頻輸出；支持RS-232串口通訊，可連接到力卡VTS系列的視頻跟蹤器；“DATA LINK”RJ-11混音器數據通訊，

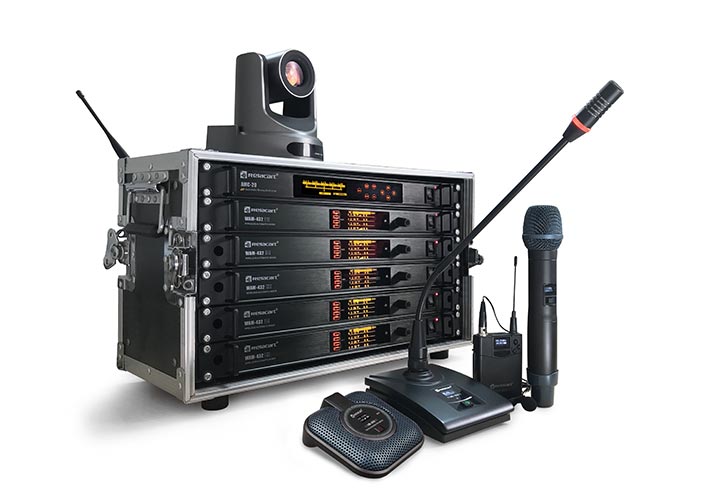

可經過力卡AMC-20 同時連接5臺WAM-432組成無線音頻混音器和視頻同步會議組合；
· BNC天線座可連接同軸天線和延長天線，并提供天線供電電壓，支持連接到力卡經典天放系統，擴展多設備共用天線與及增強接收距離和提高信號穩定度；
· 單通道接收帶寬為32MHz，采用真正分集FM超外差式接收；
· AFS 功能，根據預設的頻率分別有通道內掃頻或全部頻組內掃頻，快整***地算出無干擾的工作頻道；
· 接收機可用SYNC，通過IR窗口進行自動、快速、***的鎖定發射機的工作頻道或其他功能；
· 搭配力卡經典音頻壓縮擴展電路；數字導頻檢測電路；自動雜音檢測電路；
· 可任意選配手持話筒、腰包話筒、無線會議底座、無線界面話筒等等組成多功能宴會場合；
· 4通道自動混音，發言人數1～4人可選；
· 支持優先發言功能；
· 聲音開啟閥門可任意調節；
· RS-232 串口通訊開放協議。

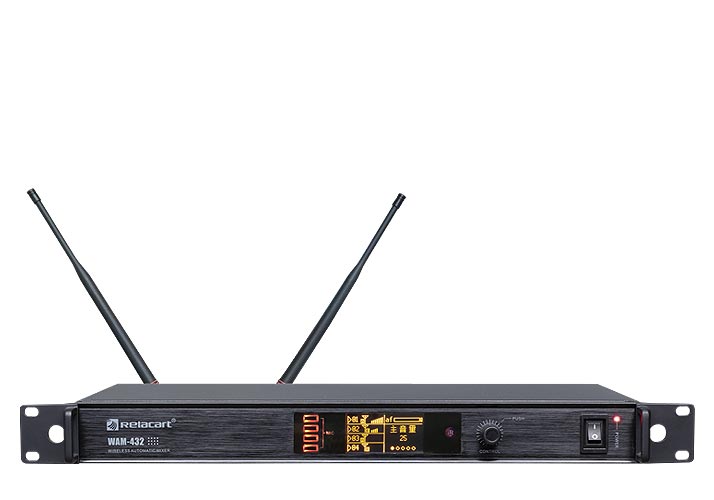

WAM-432 全自動智能無線混音主機
產品參數：
·全金屬材質的EIA標準1U機箱，配合帶精美LCD顯示屏的鋁合金面板，專業高雅；
·明亮的LCD顯示屏，可顯示話筒狀態、操作模式、發言人數、AF音頻信號強度等；
·具有安裝方便的提手。
機箱規格：EIA標準lU
接收頻道：四頻道
接收方式：真正分集接收
頻率穩定性：0.005％
載波范圍：UHF522MHz~936 MHz
頻帶寬度:
Band:HF 139MHz（797 MHz~936 MHZ)
Band:AD 134MHz（662 MHz~796 MHz）
Band:EJ 97MHz（554MHz~651 MHz）
調制方式：FM
接收靈敏度：在偏移度等于25KHz,輸入5dBuV時,S/N>60dB
***偏移度：±45KHz
失真度：<0.9％@1KHz
頻率響應：65Hz-16KHz ±3dB
綜合S/N比：>100dB
音頻輸出：XLR卡儂插座
音頻連機：雙層S端子插座
數據連機：雙層S端子插座
通訊口：RS-232
供電：DC 12V / 12W
尺寸：410(W)x43(H)x206(D)
重量：約2.5kg

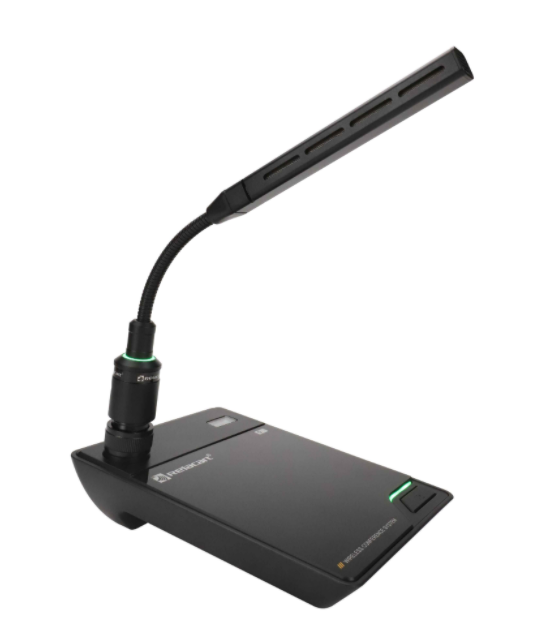

UD-223專業無線會議話筒底座
載波頻段： 470MHz～936MHz
振蕩方式： PLL頻率合成技術
諧波輻射： 低于主波50dBm以上
頻帶寬度：134MHz（視地區而定）
***偏移度：±45KHz
RF功率輸出：10mW
低切開關：200Hz以下
電池：AAx4
電流消耗：180mA(典型)
尺寸：170（長）x129（寬）x49（高）
重量：約580g（不含電池）

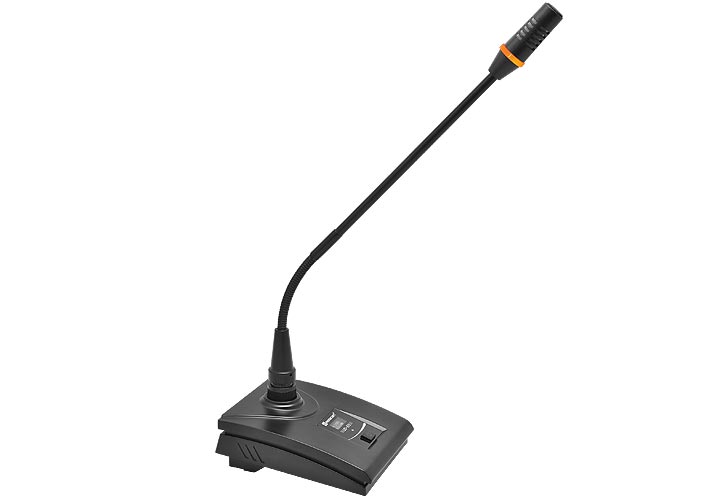

UD-222 無線會議麥克風
·鵝頸會議話筒，一機多用，特別適用于政府、事業單位的多功能會議廳。
|
載波頻段 |
UHF 522MHz~936 MHz |
|
振蕩方式 |
PLL相位鎖定頻率合成 |
|
諧波輻射 |
低于主波50dBm以上 |
頻帶寬度
|
Band:HF 139MHz（797 MHz~936 MHZ) |
|
Band:AD 134MHz（662 MHz~796 MHz） |
|
Band:EJ 97MHz（554MHz~651 MHz） |
|
***偏移度 |
±45KHz |
|
RF功率輸出 |
10mW |
|
音量電位器 |
-10到10dB |
|
低切開關 |
200Hz以下 |
|
電池 |
AAx2 |
|
電流消耗 |
130mA(典型) |
|
電池使用時間 |
約9小時 |
|
尺寸 |
340mm,420mm(默認), 480mm |
重量
(不含電池) |
約830g |

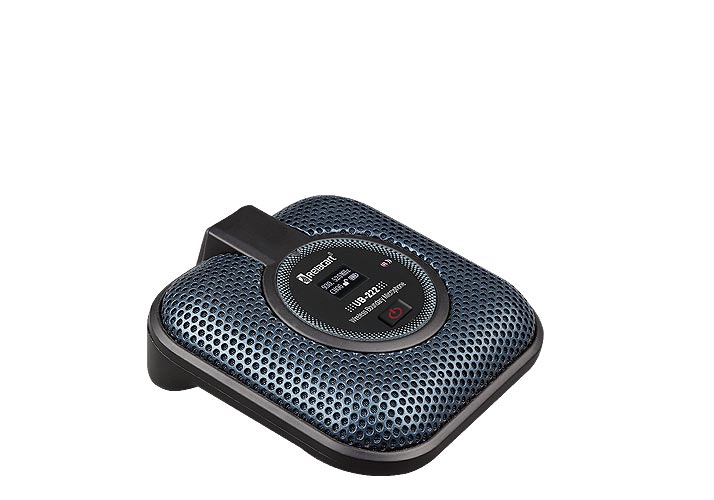

UB-222 無線界面麥克風
·UB-222無線界面話筒是一款設計靈巧、使用方便的無線發射機：
·無需鉆孔及布線安裝
·自定義可編程的觸控開關內置發射天線。
·超寧?kù)o的電子觸控開關
·電子觸控開關有三種操作模式可供選擇。
|
載波頻段 |
UHF 522MHz~936 MHz |
|
振蕩方式 |
PLL相位鎖定頻率合成 |
|
諧波輻射 |
低于主波50dBm以上 |
頻帶寬度
|
Band:HF 139MHz（797 MHz~936 MHZ) |
|
Band:AD 134MHz（662 MHz~796 MHz） |
|
Band:EJ 97MHz（554MHz~651 MHz） |
|
調頻方式 |
FM |
|
頻率響應 |
50Hz-17KHz |
|
元件 |
固定式充電背板，***極性電容收音頭 |
|
指向性 |
心型指向(120°拾音角度) |
|
***偏移度 |
±45KHz |
|
RF功率輸出 |
10mW |
|
動態范圍 |
>95dB，A計權 |
|
音量電位器 |
-10到10dB |
|
低切開關 |
200Hz/-6dB |
|
電池 |
AAx2 |
|
電流消耗 |
130mA(典型) |
|
電池使用時間 |
約9小時 |
|
尺寸 |
110(W)x110(D)x40(H) |
重量
(不含電池) |
約505g |

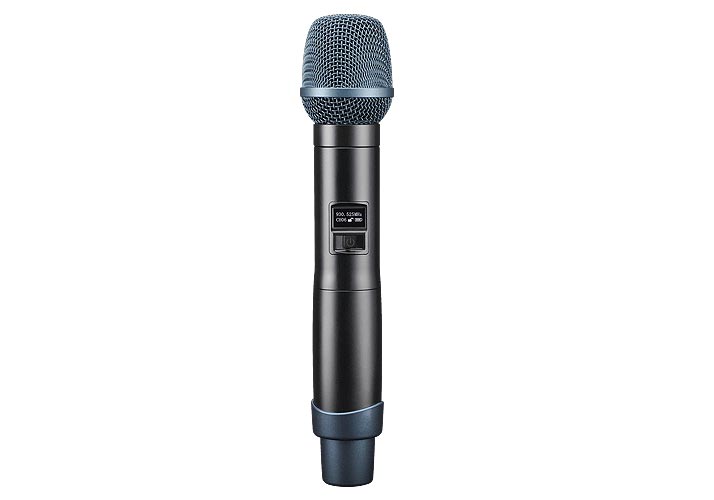

UH-222 無線手持麥克風
·外觀設計新穎，管身采用堅固耐用的全合金材質制造，有效地保護內部電路元件，并具有符合人體工學理念的握感。
|
載波頻段 |
UHF 522MHz~936 MHz |
|
振蕩方式 |
PLL頻率合成技術 |
|
諧波輻射 |
低于主波45dBm以上 |
頻帶寬度
|
Band:HF 139MHz（797 MHz~936 MHZ) |
|
Band:AD 134MHz（662 MHz~796 MHz） |
|
Band:EJ 97MHz（554MHz~651 MHz） |
|
***偏移度 |
±45KHz |
|
音頭 |
動圈式/電容式，心型指向性 |
|
RF功率輸出 |
10MW/40MW |
|
電池 |
AAx2 |
|
電流消耗 |
110mA(典型) |
|
電池使用時間 |
約11小時 |
|
尺寸 |
52(φ)x255(長) |
重量
(不含電池) |
約235g |

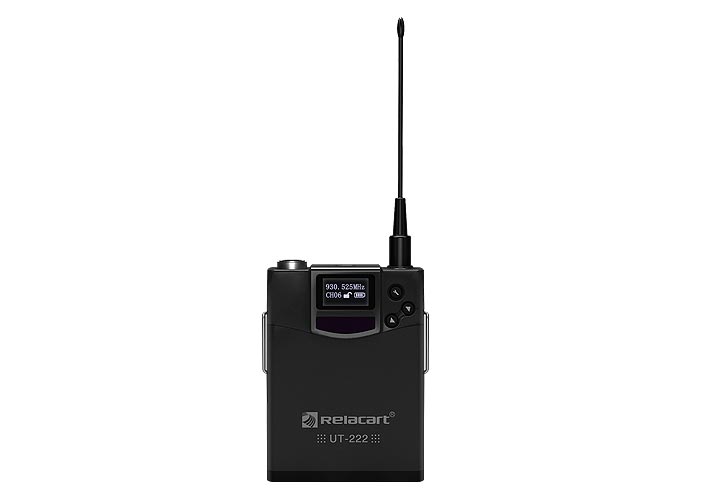

UT-222 無線腰包發射器
·佩戴式無線腰包發射機，美觀時尚，靈巧方便
|
載波頻段： |
UHF 522MHz~936 MHz |
|
振蕩方式 |
PLL頻率合成技術 |
|
諧波輻射 |
低于主波45dBm以上 |
頻帶寬度
|
Band:HF 139MHz（797 MHz~936 MHZ) |
|
Band:AD 134MHz（662 MHz~796 MHz） |
|
Band:EJ 97MHz（554MHz~651 MHz） |
|
***偏移度 |
±45KHz |
|
輸入插座 |
4-pin迷你XLR插口 |
|
RF功率輸出 |
10MW/40MW |
|
電池 |
AAx2 |
|
電流消耗 |
110mA(典型) |
|
電池使用時間 |
約11小時 |
|
尺寸 |
84(高)x66(寬)x23(深) |
重量
(不含電池) |
約155g
|
